SUPPORTO NL

,
Portata daN
200÷400

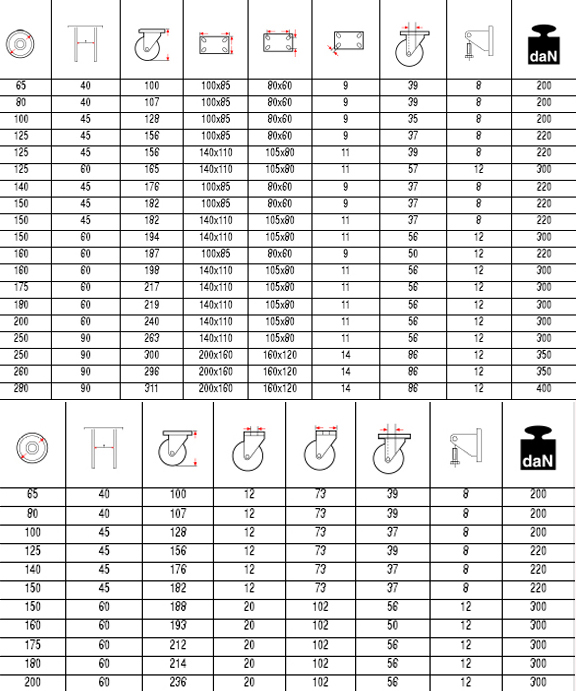

Diametro
65÷280


Questo tipo di supporto è adatto ad applicazioni poco gravose (max. 400 kg). La presenza dei due giri di sfere e il contatto diretto tra piastra e anello tenuta sfere con perno integrato garantiscono un'ottima manovrabilità e giochi molto ridotti. Non richiede manutenzione. Versioni disponibili: con attacco a piastra, a foro passante, a codolo. Freni abbinabili: freno ad azionamento anteriore, freno esagonale, freno ad azionamento posteriore.

1) Piastra: lamiera di acciaio zincata elettroliticamente
2) Forcella: lamiera di acciaio zincata elettroliticamente
3) Anello Tenuta Sfere: lamiera di acciaio zincata elettroliticamente
4) Perno centrale: integrale con la piastra ribadito a freddo
5) Organi di rotazione: doppia corona di sfere lubrificata a grasso
6) Anello Parapolvere: polietilene arancione

Montato sulle serie:
Montato sulle serie:
22, 23, 51, 52, 53, 53-AS, 60, 60-CC, 61, 61-CC, 62, 62-BS, 62-NY, 63, 63-GH, 64, 65-AL, 65-GH, 66, 67, 67-CC, 68, 68-FV, 68-P, 69, 71, 71-CC, 71-GC, 72-AL, 72-GH, 72-GS, 73, 73-AE, 82, 82-AF
