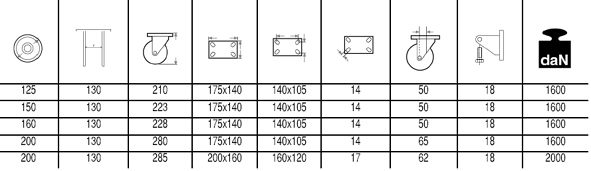

SUPPORTO EEG_HD

,
Portata daN
1600÷2000
Diametro
125÷200


Questo supporto è adatto all'utilizzo con carichi fino a 2.500 kg ed in condizioni di utilizzo gravose (urti e velocità elevate). Per aumentare la portata
massima e la resistenza agli urti laterali, è stata realizzata una piastra di fissaggio forgiata con perno integrato e le orecchie della forcella sono state modellate mediante un processo di imbutitura. Il cuscinetto assiale e quello conico garantiscono un'ottima manovrabilità anche a pieno carico ed aumentano la resistenza del supporto agli urti laterali. Il supporto è stato pensato per abbinarvi ruote con larghezze fascia variabili tra 50 e 90 mm. Sarà poi possibile associarvi apparati frenanti totali o direzionali e il parapiede. E' dotato di ingrassatore e di sistema anti allentamento del dado di bloccaggio. Finitura: verniciatura a polvere verde scuro.

1) Piastra: acciaio forgiato con perno integrato
2) Forcella: orecchie imbutite elettrosaldate alla flangia
3) Organi di rotazione: cuscinetto assiale a sfere e cuscinetto a rulli conici
4) Ingrassatore
5) Sistema anti-allentamento dado

Montato sulle serie:
Montato sulle serie:
62, 63-GH, 64, 68-P, 72-AL, 72-GH
